有消費(fèi)者購(gòu)買(mǎi)到硅膠產(chǎn)品后發(fā)現(xiàn)邊緣有出現(xiàn)破損裂開(kāi)的現(xiàn)象，這種現(xiàn)象往往會(huì)困擾這很多朋友導(dǎo)致后續(xù)對(duì)硅膠產(chǎn)品有了一定的認(rèn)知要求，少了一定的購(gòu) 買(mǎi)率，而針對(duì)硅膠產(chǎn)品邊緣破損現(xiàn)象并非束手無(wú)策。

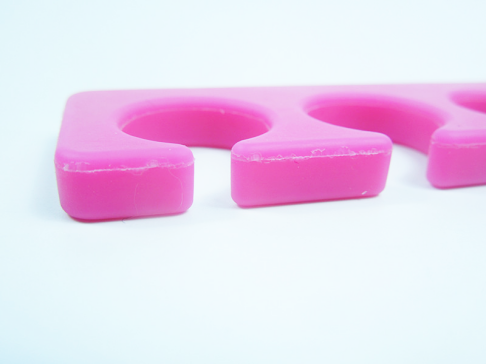

　　硅膠產(chǎn)品邊緣破損在硅膠制品行業(yè)叫做“爆邊”主要原因有幾種現(xiàn)象所導(dǎo)致，產(chǎn)品在使用到過(guò)程中由于受力嚴(yán)重加上模具的影響導(dǎo)致錯(cuò)位現(xiàn)象，使硅膠 產(chǎn)品有細(xì)微的破損導(dǎo)致后續(xù)逐漸磨大。其次是產(chǎn)品本身自有破損現(xiàn)象，在硅膠生產(chǎn)廠(chǎng)家生產(chǎn)加工時(shí)由于溫度以及材料的固話(huà)問(wèn)題導(dǎo)致產(chǎn)品破損現(xiàn)象，另 外產(chǎn)品的硬軟度以及弧度形狀也有一定的影響，所以對(duì)于產(chǎn)品破損問(wèn)題可以在各種方面控制原因！

　　1、硬度問(wèn)題，低硬度硅膠制品爆邊比較常見(jiàn)，低硬度的主要現(xiàn)象在于硅膠制品廠(chǎng)家的參數(shù)調(diào)配問(wèn)題，比如機(jī)臺(tái)的溫度與二次排氣問(wèn)題，所以設(shè)置機(jī)臺(tái) 的參數(shù)很重要，將溫度降低，硫化時(shí)間減少，產(chǎn)品的成型加工時(shí)間剛好控制在固化完成的階段即可，如時(shí)間太長(zhǎng)在機(jī)臺(tái)中原材料會(huì)有物質(zhì)膨脹現(xiàn)象，  導(dǎo)致分模位置分離導(dǎo)致破裂。

　　2、原材料是硅膠制品的關(guān)鍵，如果原材料在生產(chǎn)過(guò)程中沒(méi)有按照一定的時(shí)間進(jìn)行混煉或者所添加的部分助劑不足，則可能導(dǎo)致產(chǎn)品在生產(chǎn)過(guò)程中出現(xiàn)各種問(wèn)題，比如爆邊，流動(dòng)性差，產(chǎn)品鼓包以及變形等等。

3、結(jié)構(gòu)比較復(fù)雜，產(chǎn)品的爆邊破損現(xiàn)象也比較大，除了硬度以外通常硅膠產(chǎn)品爆邊的現(xiàn)象都在硬度較低的情況下跟產(chǎn)品的結(jié)構(gòu)有很大的關(guān)聯(lián)，比如產(chǎn)品比較厚，有一定的弧度和分模位置在產(chǎn)品的高點(diǎn)上，所以在產(chǎn)品設(shè)計(jì)的同時(shí)需要嚴(yán)格管控它的分模位置。

　　4、模具是硅橡膠制品邊緣破損的關(guān)鍵，在模具開(kāi)發(fā)的同時(shí)如何由于上下分模點(diǎn)出現(xiàn)對(duì)接不一致有錯(cuò)位現(xiàn)象，那么產(chǎn)品的破損問(wèn)題一直得不到解決，所以對(duì)于模具加工方面需要嚴(yán)格控制。

　　5、其他原因

　　一些例外的因素也會(huì)引發(fā)產(chǎn)品出現(xiàn)爆邊現(xiàn)象，比如：膠料的重量沒(méi)有掌控好，（太重會(huì)導(dǎo)致產(chǎn)品出現(xiàn)爆邊現(xiàn)象， 太輕會(huì)導(dǎo)致產(chǎn)品出現(xiàn)缺料，缺角現(xiàn)象，所以控制在合理的重量里會(huì)減小爆邊的概率，）其次在長(zhǎng)期生產(chǎn)過(guò)程當(dāng)中沒(méi)有間歇的情況下應(yīng)該適當(dāng)降低模具溫度，保持模具在一定的溫度范圍之類(lèi)（在沒(méi)有間歇的情況下適當(dāng)?shù)挠们逅畤姙⒛＞邅?lái)保持模具的溫度）。
