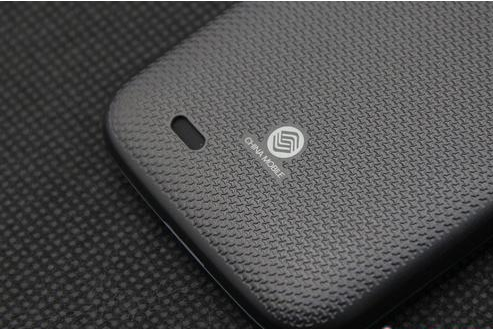

隨著互聯網的發展手機保護套的檔次以及外觀設計也越來越高了，而手機殼做成紋路表面花紋方式是現在的趨勢，不僅博取了消費者的眼球并且還增加了手機設備的外觀工匠精神，硅膠手機套就是其中的一個類型，很多朋友在購買硅膠材質手機套時可能會對外觀以及外色感到心儀，不過其中的外觀花紋工藝不知道你們有沒有注意到呢？

　　其實這種制作工藝叫做曬紋加工，現目前用這種工藝來提升常來產品的外觀效果早已發展到各個行業和不同材料上了，從歷史來了解，曬紋工藝流傳于國外隨后流傳于香港，臺灣，“曬紋”是書面語，英文名為texture或texturing。當越來越多的塑料產品充斥著我們的生活，人們開始意識不希望看到它們看起來像“塑膠”產品，因此蝕紋工藝裝飾模具更迎合了人們的胃口。

　　初級階段：掩蓋硅膠保護套模具成型的不足主要為一些粗糙類紋理

　　中期階段：紋理多元化，單層皮紋，木紋紋理的應用廣泛出現

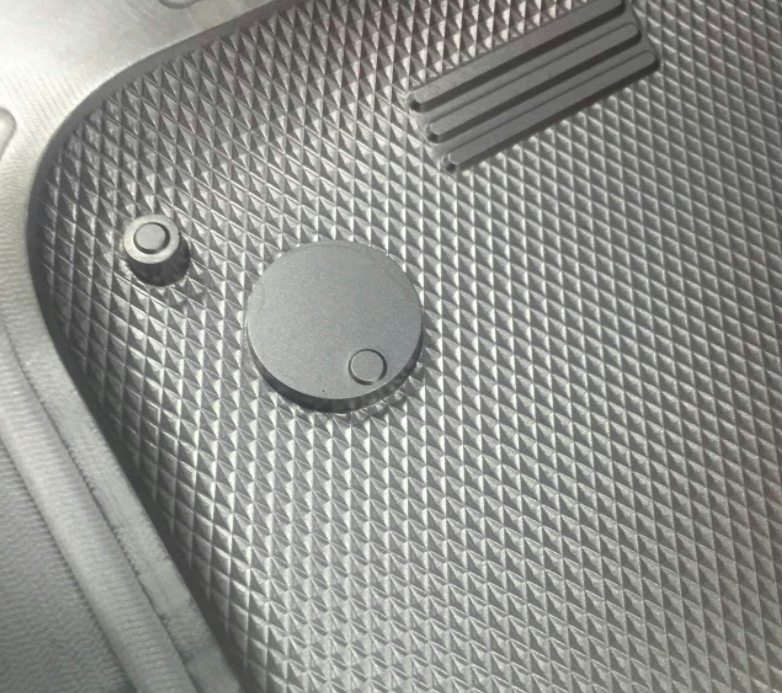

　　曬紋的目的是什么：

　　增加手機殼外觀質感，使產品呈現多變化或全新的設計，改善產品的外觀不良。通過曬紋，可以遮擋一些縮水、結合線等不良痕跡，經過曬紋、噴沙程序后增加了零件的表面硬度，防止刮花，防滑、防轉、有良好的手感，制成麻面或亞光面，防止光線反射、消除眼部疲勞等

　　時代變遷，硅膠產品為手機殼外觀的重要部分，進入更高的質量時代，普通咬花工藝不能達到更高水準，激光技術的精度為0.01mm，全面的應用在紋理領域。使硅膠產品的花紋更加精密，細致，逼真，讓產品體現的更加完美。

　　曬紋后常出現的問題及解決方案問題：

　　模具經過咬花以后由于型腔表面變的粗糙，最容易出現的問題有拉模、粘前模。在某些地方，由于拔模角原本較小，經過咬花后拔模斜度會變的更小，甚至出現負向的拔模角而造成拉模，在頂出的時候，由于脫模不順，常常出現頂白現象，給零件的外觀造成很大的影響。

　　解決方案：

　　解決模具拉模問題，可通過打磨咬花面，減少咬花深度，消除咬花造成的銳角以使脫模順利。在實際生產當中，由于很難通過調機來解決脫模問題，通常都是在咬花面上打上脫模劑來生產。模具方面，可通過加大拉模面處的拔模斜度，增加頂針的方法來改善。

　　曬紋對產品設計有那些要求？

　　1，曬紋深度或者高度越大，則產品拔模角度越大，常規蝕紋產品設計要求拔模在5-8度之間。

　　2，如產品有亮物區分，則需要設計美工線或者凹凸臺階來區分，防止蝕紋連接處有鋸齒狀，影響外觀。

　　3，最淺的曬紋咬花深度是2umm,最深的曬紋咬花是3mm，可根據視覺效果與觸感而定。

　　4，曬紋的效果與模具的材料有著密切關聯，可根據第四點模具材料選擇用做設計參考。

　　5，曬紋加工周期，普通的火花紋，時間一般在1.5-2天。橫紋，豎紋，圓紋，時間一般是3-4天。棱形紋，鉆石紋，皮紋，深度較深，時間最少數5天。
